立式加工中心系列

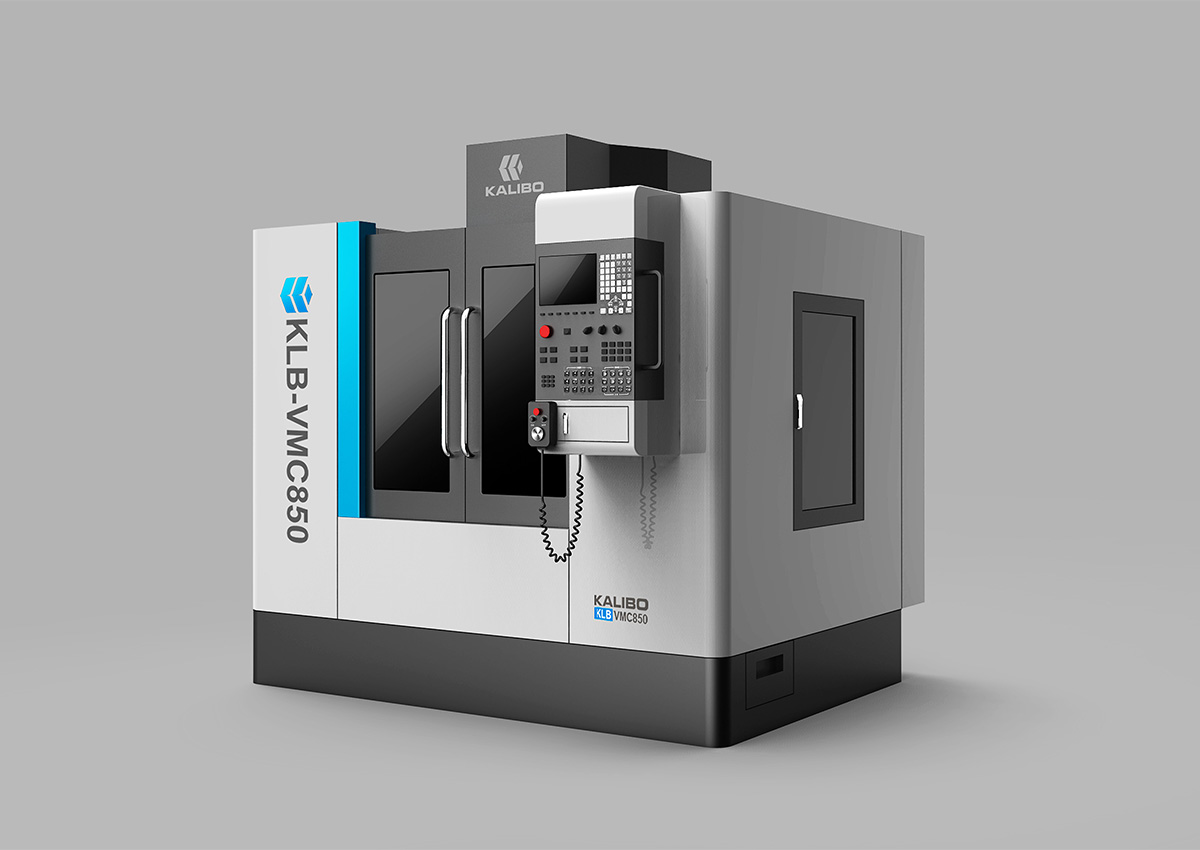

立式加工中心


  •
  • 标准配置

    1、系统：日本FANUC数控系统；
    2、主轴：台湾罗翌/普森；
    3、丝杆：台湾HIWIN/PMI；
    4、直线导轨：台湾HIWIN/德国力士乐；
    5、三轴轴承：日本NSK/NTN；
    6、刀库：台资。


  • 特殊配置：

    1、其他数控系统；
    2、自动排屑器；
    3、油水分离器。



产品特点

1、基础件采用优质铸铁材料，组织稳定不变形；

2、立柱为人字型结构设计，增加机床性能的稳定性；

3、机床采用精密静音直线导轨及高速静音丝杆，可实现三轴高速位移，提高加工效益。

主要技术参数

参数        机型 VMC650 VMC850 VMC1060 VMC1160 VMC1370
工作台行程（X） 600mm 800mm 1000mm 1100mm 1300mm
滑鞍行程（Y） 500mm 550mm 600mm 600mm 700mm
主轴箱行程（Z） 500mm 550mm 600mm 600mm 700mm
主轴鼻端至工作台面距离 160~660mm 120~670mm 120~720mm 120~720mm 120~820mm
主轴中心至立柱导轨面距离 570mm 595mm 650mm 650mm 755mm
工作台尺寸 800×500mm 1000×550mm 1200×600mm 1200×600mm 1400×700mm
T型槽尺寸 3-18-130mm 3-18-90mm 5-18-100mm 5-18-100mm 6-18-100mm
工作台承重（均匀分布） 400kg 500kg 800kg 800kg 1000kg
主轴内孔锥度 BT40 BT40 BT40 BT40 BT40
主轴转速 10000rpm 10000rpm 8000rpm 8000rpm 8000rpm
主电机功率 7.5/11kw 7.5/11kw 11/15kw 11/15kw 11/15kw
主轴卸刀方式 气动 气动 气动 气动 气动
X/Y/Z轴电机扭矩 12/12/12 N·m 12/12/20 N·m 12/12/20 N·m 12/12/20 N·m 20/20/30 N·m
X/Y/Z轴移动速度 48/48/32m/min 48/48/32m/min 36/36/30m/min 36/36/30m/min 30/30/24mmin
自动换刀型式 圆盘式 圆盘式 圆盘式 圆盘式 圆盘式
自动换刀刀把数量 20 24 24 24 24
重复定位精度 ±0.003 ±0.003 ±0.003 ±0.003 ±0.003
最小移动单位 0.001 0.001 0.001 0.001 0.001
最小输入单位 0.001 0.001 0.001 0.001 0.001
机床外形尺寸（长×宽×高） 2300×2150×2350mm 2750×2350×2550mm 2800×2450×2500mm 2800×2450×2500 3400×2650×2700
机床净重 4100kg 5300kg 7000kg 7100kg 9500kg
